學習 React 框架 - 004 渲染切片與底層fiber

React怎麼render組件?

只要更改組件中的狀態,React 都能立刻將變動顯示在 UI 上,在這幾天的學習下,我們理解 React 透過 Render 將組件渲染至頁面上,並透過觀測狀態更新重新渲染頁面。 但並不清楚React在渲染上為開發者做了那些優化,接下來,讓我們來淺嚐 React 在 Render 上付出的心力,以及 Render 被觸發後,React 又透過哪些方法比對狀態間的差異以及其依據的底層實作為何?

狀態快照

React 會創建組件的快照,捕獲 React 在特定時刻更新視圖所需的一切。狀態、事件處理程序和 UI 的描述。

React16 以前的渲染模式

React16 前更新需透過 reconciler (判斷哪先元件需要更新,可中斷)調度後送到 renderer,執行後會進行同步的渲染,當頁面複雜時,巢狀的組件結構下,若改一個值,需要等待較為長久的時間更新。而且更動父組件狀態,將會一起使得在其之下的子元件重新的渲染。

React16 之後的渲染模式

透過 fiber 的結構,將同步渲染的方式更改為非同步渲染與任務片段技術,將各組件依 virtual dom tree => fiber tree,實做出一個可以非同步更新的結構。使得渲染過程可以被中斷、暫停和恢復,從而更好地控制渲染的優先級,提高應用程式的響應性能,並避免等待渲染的時間以及 JavaScript 線程占用等待的問題。

Fiber

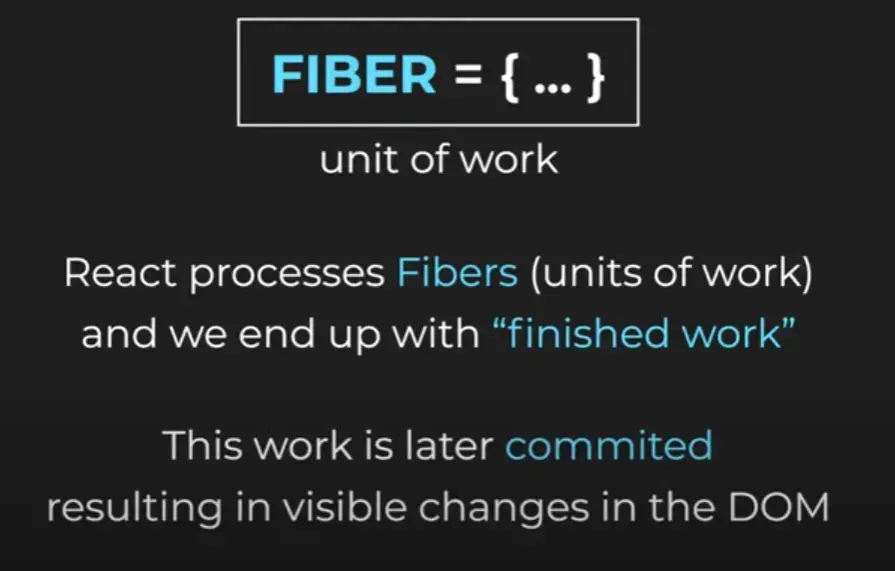

fiberInfo

可以視為一種數據結構,保存了組件節點的屬性、類型、dom,並透過指向 child、sibling、return来形成並連接Fiber樹,此數據結構將渲染過程劃分為可中斷的單元,以支持增量渲染和更好的使用者互動,區分元件樹的不同層級和渲染優先級。

function ClickCounter (){
//... 以上略
 return (
  <button key="1" onClick={this.onClick}>Update counter</button>
<span key="2">{this.state.count}</span>
)

}

會轉換成

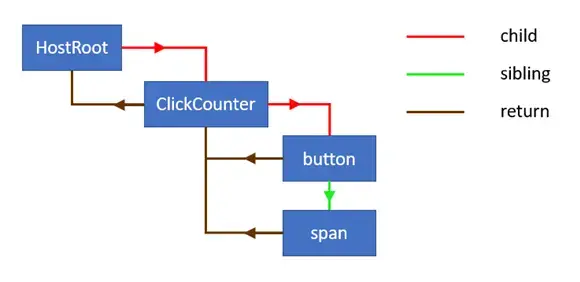

fiber

第一次渲染後,React 得到一個 fiber 樹,它反映了用於渲染 UI 的應用程序的狀態。這棵樹通常被稱為當前樹(Current Fiber tree)。

當 React 開始處理更新時,它會構建一個所謂的 workInProgress 樹,它反映了要刷新到頁面的未來狀態。

一旦處理完更新並完成所有相關工作,React 將準備好的 workInProgress樹以刷新到頁面上。一旦這棵 workInProgress 樹被渲染到頁面上,它就變成了 current 樹。

我們可以理解成 React 存放了二顆樹形的對照表,互相對照,已分析出那些結點及狀態需要變動,觸發重新渲染。也被稱為雙緩衝技術 (double buffering)。

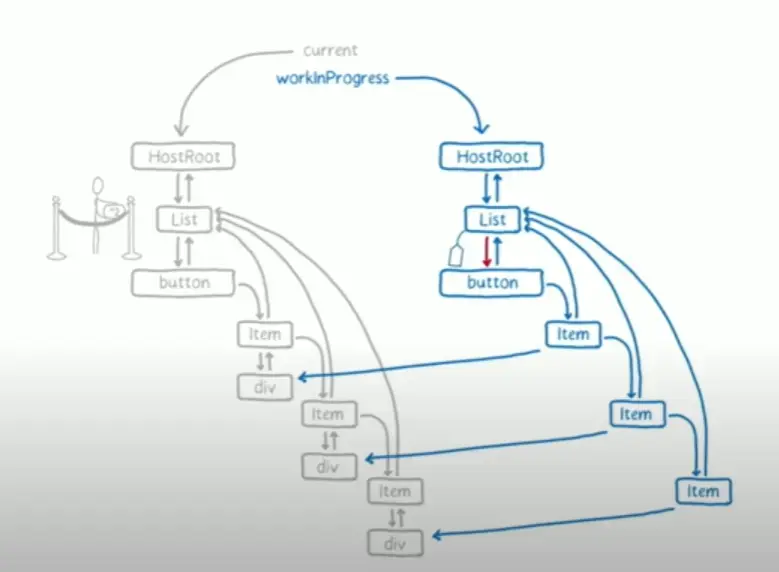

fiberTree

Side-effects

將 React 中的組件視為使用狀態和 props 來計算 UI 表示的函數。任何會觸發計算的函數,如改變 DOM 或調用生命週期方法,都應被視為副作用,或者簡稱為效果。

因此 fiber 節點是一種除了更新之外還可以跟踪 side-effects 的便捷機制。每個 fiber 節點都可以有與之關聯的 effect。它們在 effectTag 屬性中被表明。

Effect List

在頁面組件的狀態發生更新時,需要紀錄那些組件在生命週期或函式中發生變動,觸發了副作用,而 Effect List 則是使用一個可追溯的線性列表紀錄這些流程, 順序由子到父層(深層到淺層紀錄)去執行,由fiberNode中不同的標籤(firstEffect、lastEffect、nextEffect)標記Effect順序,最後傳遞到Root,建構出列表。

Render and Commit Phases

React在兩個階段中執行 Virtual Dom 轉換 Fiber tree,及比對節點差異,執行副作用,最後顯示加載到頁面上等動作,分別為

  • Render(可以異步執行,可中斷) => 主要是創建Fiber Tree和生成EffectList。

React 元素的中 fiber 絕大多數都會被重新使用和更新,而不是重新生成,已降低記憶體消耗。

  • Commit(同步執行,無法中斷) => 將Render生成的effectList遍歷,觀測effectList上的Fiber節點中保存着對應的props變化及狀態。最後進行Dom操作和生命周期的執行、執行hooks中的操作或銷毀未使用的函数。

此階段將單線程的執行,而使用者會看到畫面的變動,所以無法暫停。

Work loop

所有fiber節點工作的查找都在工作循環(Work loop)中處理,nextUnitOfWork 擁有來自 workInProgress 樹的 fiber 節點的引用。 在這個while迴圈中,將會不斷的遞迴節點,尋找是否有未完成的工作。直到子節點開始的所有工作都完成後,才會完成父節點和回溯的工作。

實現:

function workLoop(isYieldy) {
  if (!isYieldy) {
    // Flush work without yielding
    while (nextUnitOfWork !== null) {
      nextUnitOfWork = performUnitOfWork(nextUnitOfWork);
    }
  } else {
    // Flush asynchronous work until the deadline runs out of time.
    while (nextUnitOfWork !== null && !shouldYield()) {
      nextUnitOfWork = performUnitOfWork(nextUnitOfWork);
    }
  }
}

function performUnitOfWork(workInProgress) {
  let next = beginWork(workInProgress);
  if (next === null) {
    next = completeUnitOfWork(workInProgress);
  }
  return next;
}

function beginWork(workInProgress) {
  console.log(`work performed for ${workInProgress.name}`);
  return workInProgress.child;
}

function completeWork(workInProgress) {
  console.log(`work completed for ${workInProgress.name}`);
  return null;
}

function completeUnitOfWork(workInProgress) {
  while (true) {
    let returnFiber = workInProgress.return;
    let siblingFiber = workInProgress.sibling;

    nextUnitOfWork = completeWork(workInProgress);

    if (siblingFiber !== null) {
      // If there is a sibling, return it
      // to perform work for this sibling
      return siblingFiber;
    } else if (returnFiber !== null) {
      // If there's no more work in this returnFiber,
      // continue the loop to complete the parent.
      workInProgress = returnFiber;
      continue;
    } else {
      // We've reached the root.
      return null;
    }
  }
}
